Tipi e classificazione degli ascensori

Tipi e classificazione degli ascensori - Parte prima

In un argomento precedente,“Classificazione e tipi di carico elettrico”, mostro che i carichi elettrici possono essere classificati in varie categorie in base a vari fattori; uno di questi fattori è in base alla funzione/utilizzo del carico come segue:

Terza classificazione: classificazione del carico elettrico in base alla funzione di carico

1. Carico di illuminazione.

2. Carico degli elettrodomestici.

3. Carichi di potenza.

Nei seguenti Argomenti precedenti, ho spiegato il primo tipo; carico di illuminazione:

• Classificazione e tipi di carico elettrico – Parte quarta

• Tipi e design dell'illuminazione artificiale

• Classificazioni degli apparecchi di illuminazione per interni – Parte prima

• Classificazioni degli apparecchi di illuminazione per interni – Parte seconda

• Classificazioni degli apparecchi di illuminazione per esterni

• Introduzione al processo di progettazione dell'illuminazione

E ho spiegato il secondo tipo; Caricamento dispositivi nel seguente argomento precedente:

• Tipi e classificazioni dei carichi elettrici degli elettrodomestici

E ho mostrato che il terzo e ultimo tipo di carichi elettrici in base alla funzione/utilizzo del carico sono i carichi di potenza che possono essere suddivisi nei seguenti carichi principali:

1. Carichi HVAC (carichi del sistema di riscaldamento, ventilazione e aria condizionata).

2. Carichi di sollevamento (carichi del sistema di trasporto).

3. Carichi delle pompe (antincendio, rigonfiamento, sistemi di irrigazione, ecc.).

Da questoCorso EE-1è per principianti nel campo della progettazione elettrica, devo spiegare in dettaglio questi carichi o sistemi e indicare la loro costruzione, i principi di funzionamento e le loro diverse tipologie. Quindi, ho spiegato il primo tipo di carichi di potenza; Carichi HVAC nei seguenti argomenti precedenti:

• Tipi di sistemi di riscaldamento - Prima parte

• Tipi di sistemi di riscaldamento - Parte seconda

• Configurazione del sistema di condizionamento dell'aria - prima parte

• Configurazioni dei sistemi di condizionamento dell'aria – Parte seconda

• Configurazioni del sistema di condizionamento dell'aria-parte terza

• Attrezzatura principale del sistema HVAC

• Sistemi di controllo HVAC e sistema di automazione degli edifici

Oggi spiegherò il secondo elemento dei carichi di potenza; Solleva i carichi (carichi del sistema di trasporto) come segue.

introduzione

Un ascensore (o ascensore nel Commonwealth escluso il Canada) è un tipo di attrezzatura di trasporto verticale che sposta in modo efficiente persone o merci tra i piani (livelli, ponti) di un edificio, nave o altre strutture. Gli ascensori sono generalmente alimentati da motori elettrici che azionano cavi di trazione o sistemi di contrappeso come un paranco o pompano fluido idraulico per sollevare un pistone cilindrico come un martinetto.

Ci sono tre tipi di metodi di convogliamento negli edifici, Ascensori& Scale mobili& Rampe, e hanno dimensioni e utilizzi differenti a seconda del tipo di edificio& numero di utenti al suo interno.

Tipi di ascensore

1. Secondo il meccanismo di sollevamento.

2. Secondo l'altezza dell'edificio.

3. Secondo il tipo di edificio.

4. Secondo la posizione dell'ascensore.

5. Secondo Usi speciali.

1- In base al meccanismo di sollevamento:
Gli ascensori saranno classificati in base al meccanismo di sollevamento in 4 tipi principali come segue:

1. Ascensori idraulici

2. Ascensori a trazione

3. Ascensore rampicante

4. Ascensori pneumatici

1- Ascensori idraulici (ascensori a spinta)

Gli ascensori idraulici sono supportati da un pistone nella parte inferiore dell'ascensore che spinge l'ascensore verso l'alto. Sono utilizzati per applicazioni a piani bassi di 2-8 piani e viaggiano a una velocità massima di 200 piedi al minuto. La sala macchine per ascensori idraulici è situata al livello più basso adiacente al vano ascensore. Gli ascensori idraulici hanno molti due tipi principali come segue:

A- Ascensori idraulici con fori (convenzionali)

Hanno una puleggia che si estende sotto il pavimento della fossa dell'ascensore, che accetta il pistone retrattile mentre l'ascensore scende. Alcune configurazioni hanno un pistone telescopico che collassa e richiede un foro meno profondo sotto la fossa. La distanza massima percorsa da's è di circa 60 piedi.

B- Ascensori idraulici senza foro
Hanno un pistone su entrambi i lati della cabina. Può essere suddiviso in 3 diverse tipologie come segue:

a- Ascensori idraulici telescopici:

In questa configurazione i pistoni telescopici sono fissati alla base della fossa e non necessitano di puleggia o foro al di sotto della fossa e hanno 2 o 3 pezzi di pistoni telescopici. I pistoni telescopici consentono fino a 50 piedi di distanza di viaggio.

b- Ascensori idraulici non telescopici (mono stadio):

ha un pistone e consente solo circa 20 piedi di distanza di viaggio.

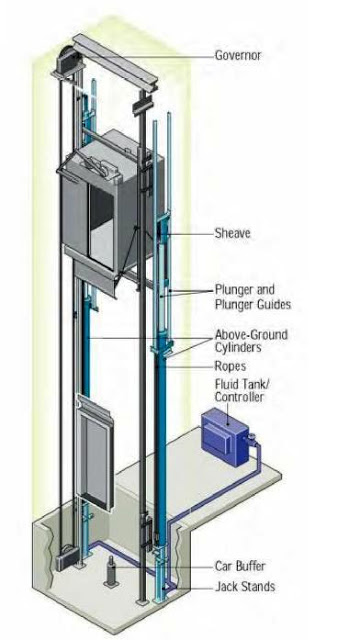

c- Ascensori idraulici a fune

Usano una combinazione di funi e un pistone per spostare l'ascensore. La distanza massima di viaggio è di circa 60 piedi.

2- Ascensori a trazione (ascensori a trazione)

Gli ascensori a fune sono sollevati da funi, che passano su una ruota collegata a un motore elettrico sopra il vano ascensore. Sono utilizzati per applicazioni di media e alta altezza e hanno velocità di marcia molto più elevate rispetto agli ascensori idraulici. Un contrappeso rende gli ascensori più efficienti. Gli ascensori a fune hanno 3 tipi principali come segue:

A- Elevatori a trazione con ingranaggi:

hanno un riduttore che è attaccato al motore, che aziona la ruota che muove le funi. Gli ascensori a cremagliera sono in grado di viaggiare a velocità fino a 500 piedi al minuto.

B- Ascensori a trazione senza ingranaggi:

hanno la ruota attaccata direttamente al motore. Gli ascensori a fune senza ingranaggi sono in grado di raggiungere velocità fino a 2000 piedi al minuto.


C- Ascensori senza locale macchina:

sono tipicamente ascensori a fune che non hanno una sala macchine dedicata sopra il vano ascensore. La macchina si trova nello spazio di esclusione ei comandi si trovano sopra il soffitto adiacente al vano ascensore. Gli ascensori senza locale macchina stanno diventando più comuni; tuttavia, a molti reparti di manutenzione non piacciono a causa del fastidio di lavorare su una scala anziché all'interno di una stanza.

3- Ascensore rampicante

Tengono il proprio dispositivo di alimentazione su di loro, per lo più elettrico o motore a combustione. Gli ascensori rampicanti sono spesso utilizzati nelle aree di lavoro e di costruzione.

4- Elevatori pneumatici

Gli ascensori pneumatici vengono sollevati e abbassati controllando la pressione dell'aria in una camera in cui si trova l'ascensore. Con semplici principi della fisica; la differenza di pressione dell'aria sopra e sotto la cabina dell'ascensore a vuoto trasporta letteralmente la cabina per via aerea. Sono le pompe per vuoto o le turbine che tirano la cabina fino al piano successivo e il lento rilascio della pressione dell'aria che fa galleggiare la cabina verso il basso. Sono particolarmente ideali per le case esistenti grazie al loro design compatto perché non è necessario scavare una fossa e un vano corsa.



2- In base all'altezza dell'edificio

A- Edifici bassi (1- 3 piani)
Gli edifici fino a circa (da 1 a 3) piani in genere utilizzano ascensori idraulici a causa del loro costo iniziale inferiore

B- Edifici di media altezza (4 -11 piani) Gli edifici fino a circa (da 4 a 11) piani in genere utilizzano ascensori a trazione dentata

C- Grattacieli (12 piani +)

Gli edifici fino a circa 12 piani in genere utilizzano ascensori a trazione senza ingranaggi



3- Secondo il tipo di edificio
Gli ascensori saranno classificati in base al tipo di edificio in 6 tipi principali come segue:

1. Ascensori ospedalieri.

2. Ascensori residenziali/domestici.

3. Ascensori agricoli.

4. Ascensori industriali.

5. Ascensori commerciali.

6. Edifici di parcheggio Ascensori.

1- Ascensori ospedalieri

A- Ascensori per letti ospedalieri
Gli elevatori per letti ospedalieri generalmente trasportano pazienti che non stanno abbastanza bene da stare seduti anche su una sedia a rotelle. Una delle caratteristiche degli elevatori da letto dovrebbe essere la loro capacità di trasportare il paziente nel modo più fluido possibile con una quantità minima di urti e spinte. Molti montaletti moderni sono realizzati per consumare quantità estremamente basse di energia e per essere durevoli con diverse funzioni di sicurezza integrate. Gli ascensori dei letti d'ospedale in genere assorbono pochissima energia, quindi in caso di interruzione di corrente sono ancora operativi fuori dall'alimentatore di backup dell'ospedale. Molto spesso ci sarà un'entrata posteriore e una anteriore alla cabina dell'ascensore.
B- Ascensore per barella ospedaliera
Di solito sono più piccoli dei montaletti. Questo particolare tipo di ascensore è solitamente idraulico o a trazione a seconda della posizione della sala macchine. Sono specificamente realizzati per essere ascensori da letto a basso rumore che trasportano senza problemi pazienti, medici, infermieri e personale ospedaliero tra i piani, consentendo loro il massimo comfort. Poiché gli ascensori per letti ospedalieri vengono utilizzati solo per il trasporto di pazienti e personale ospedaliero, sono arrivati ​​alla loro posizione abbastanza rapidamente, eliminando le lunghe attese. Molti di questi ascensori per letti sono azionati da chiavi per vietare l'uso da parte del pubblico in generale.


2- Ascensori residenziali/domestici
Di solito sono solo su una scala molto più piccola degli ascensori industriali o commerciali.
A- Ascensori per passeggeri

Gli ascensori domestici che hanno lo scopo di spostare i passeggeri su e giù in una residenza multilivello sono abbastanza simili a quelli utilizzati nei grandi edifici pubblici. Possono essere costruiti sia all'interno della casa che all'esterno della casa e possono essere ascensori pneumatici aspiranti, elettrici, idraulici oa cavo. Molto spesso gli ascensori domestici progettati per il trasporto di passeggeri in un ambiente residenziale trasportano solo da due a quattro persone in modo sicuro e confortevole.
B- Ascensori per scale

I montascale sono generalmente installati nelle case in cui qualcuno della famiglia ha problemi di mobilità. Questo tipo di ascensori domestici scorre semplicemente su un binario su e giù per una scala esistente. Possono correre sia in linea retta che attorno a una scala curva. I montascale possono essere costruiti sia all'interno che all'esterno della casa.
b.1 - Ascensori verticali per sedie a rotelle

Gli ascensori per sedie a rotelle verticali interni possono essere facilmente installati quando lo spazio è limitato. Possono essere costruiti in modo tale da consentire l'ingresso sia anteriore che posteriore e la piattaforma è generalmente di 4,5 piedi per 5 piedi a meno che non sia richiesta una dimensione personalizzata. Gli ascensori verticali sono richiesti quando la scala si snoda su più livelli.
b.2 - Ascensori per sedie a rotelle in pendenza

Gli ascensori per sedie a rotelle su una pendenza sono generalmente installati quando la scala sale semplicemente di un livello o forse due. Se ci sono più venti nelle scale, gli ascensori per sedie a rotelle in pendenza non sarebbero adatti. Molto spesso questo tipo di ascensore è richiesto quando non c'è spazio adeguato per facilitare un ascensore verticale per sedie a rotelle più spazioso.
C- Montavivande Ascensori

Sono piccoli montacarichi destinati al trasporto di oggetti piuttosto che di persone, ogni volta che occorre far salire e scendere la spesa o il bucato per le scale senza fare viaggi inutili che possono stancare rapidamente le persone, le persone possono semplicemente posizionare ciò che deve essere trasportato nel montavivande e premere il pulsante per inviarlo su o giù. I montavivande sono spesso integrati o adiacenti a un muro.

Un semplice montavivande è un telaio mobile in un pozzo, fatto cadere da una fune su una puleggia, guidato da rotaie; la maggior parte dei montavivande ha un vano, una cabina e una capacità inferiore a quella degli ascensori per passeggeri, di solito da 100 a 1000 libbre



3- Applicazioni agricole:
A- Elevatori a tazze
Elevatore a tazze utilizzato per spostare i raccolti appena raccolti e nel silo. Gli elevatori a tazze sono realizzati in modo tale da poter spostare facilmente carichi pesanti. Possono essere con trasmissione a cinghia oa catena e possono muoversi verticalmente, orizzontalmente o in pendenza.

A.1- Elevatori a scarico centrifugo

Gli elevatori a tazze sono talvolta indicati come benne trasportatrici, il più delle volte quando il movimento è orizzontale o in pendenza. Tuttavia, tecnicamente parlando, il movimento verticale viene realizzato anche con un nastro trasportatore o una catena. L'elevatore a tazze a scarico centrifugo è forse il tipo più comune. Naturalmente, come suggerisce il nome, l'ascensore è azionato dalla forza centrifuga. Questo tipo di elevatore ha velocità inferiori e le tazze sono spesso posizionate relativamente vicine tra loro.
A.2 Elevatori a tazze verticali

Gli elevatori a tazze verticali di solito hanno secchi ben distanziati con fondi arrotondati e spesso indicati come gambe del grano. Parte della ragione di ciò è l'equilibrio che mantiene il contenuto nei secchi mentre salgono sull'ascensore in modo che la fuoriuscita non sia'un problema. Gli elevatori a tazze verticali devono essere utilizzati a un ritmo molto più lento sia per evitare la fuoriuscita del contenuto, sia perché la maggior parte delle volte trasportano carichi piuttosto pesanti.

4- Ascensori industriali

I tipi più comuni di ascensori industriali sono gli ascensori di sollevamento e gli ascensori inclinati. Questi tipi di ascensori sono costruiti per trasportare enormi quantità di peso senza sforzo, da qui il termine ascensori industriali. Questo tipo di ascensore viene utilizzato nelle costruzioni, nei magazzini e nei cantieri navali.
Ascensori A-Hoist

Gli ascensori di sollevamento sono azionati da una puleggia o da una serie di pulegge e possono essere una semplice piattaforma o una gabbia in cui persone o materiali pesanti vengono spostati su e giù durante le applicazioni industriali. Generalmente, una puleggia aziona una fune o una catena che avvolge un tamburo facendo salire o scendere l'ascensore. Si dice che gli ascensori siano alimentati da elettricità o aria, ma anche questo non è del tutto vero perché l'elettricità è necessaria per pompare l'aria. Sollevare gli ascensori che trasportano materiali e attrezzature ai livelli superiori secondo necessità durante la costruzione dell'edificio. Sono anche comunemente usati per caricare attrezzature e rifornimenti su grandi navi marittime.
B- Ascensori inclinati

Le attrezzature e le forniture sono posizionate su una forma di nastro trasportatore che continua a girare per portare il carico a destinazione dove viene scaricato rapidamente mentre il nastro continua a girare. Questo è un metodo di carico e scarico molto più rapido rispetto a un montacarichi perché non ci sono fermate per scaricare. Tutto avviene in un unico movimento fluido. Gli ascensori inclinati quando utilizzati per scopi industriali sono generalmente temporanei e mobili. Molti sono su ruote e possono essere facilmente spostati da un molo o da un luogo all'altro.



Nel prossimo argomento, spiegherò altri tipi di ascensori e componenti di base per ascensori. Quindi, continua a seguirci.



Nota: questi argomenti sugli ascensori in questo corso EE-1: Corso di progettazione elettrica per principianti's è un'introduzione solo per i principianti per conoscere le informazioni generali di base sugli ascensori come un tipo di carichi di potenza. Ma in altri livelli dei nostri corsi di progettazione elettrica, mostreremo e spiegheremo in dettaglio i calcoli di stima dei carichi dell'ascensore.
